广元干式变压器线圈套装时主要的工艺要求

2019/05/05 14:30 由于大型广元干式变压器结构复杂，因此使得套装工艺比中小型广元干式变压器要复杂得多，技术要求也高，根据大型广元干式变压器的结构特点，下我们谈几点主要的工艺要求。

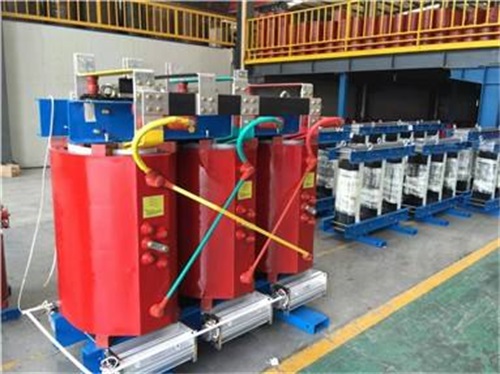

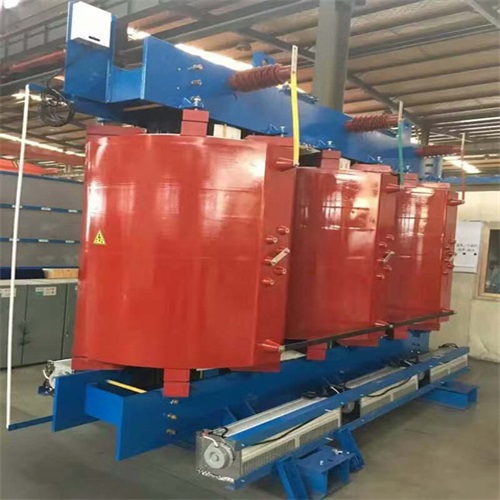

套装直径的控制
大型广元干式变压器每柱都套有几个线圈，且线圈之间的纸筒层数较多，如220千伏线对其它广元干式变压器线圈之间一般要用5层纸筒和4道撑条构成主绝缘。
为了保证每个广元干式变压器线圈都能在有一定摩擦力的情况下套进，就必须很准确地控制套装直径，套装直径往往受多种因素所决定，如：广元干式变压器铁芯和线圈的制造公差、设计裕度，纸筒和撑条的质量以及每一层纸筒的松紧保度等。应根据不同的情况掌握不同的套装裕度，一般纸板筒的平整度对直径的影响最大，所以就平整度较好的进口纸板面，当纸筒层数不多时，应有1－2毫米的装裕度，即纸筒外径小于线内径1－2毫米，在纸筒中部测量。在套广元干式变压器高压线圈时，由于纸筒层数增多，使得纸筒被线圈挤压后的压缩余度较大，且广元干式变压器线圈重量增加，这时的套装裕度可以留得更小一些，有时当纸筒外径超出线程内径1一2毫米的情况下，也能使广元干式变压器线圈顺利套进。
如果使用质量较差、平整度不好的纸和撑条时，则必须留有较大的套装裕度。
在实际装配中常常遇到的是纸筒外径偏大，超出广元干式变压器线圈内径，有经验的老师傅能够预知这种情况的出现，提前采取措施，利用工具层层收紧，勿便每层纸筒的直径超出公差。
严格说来，广元干式变压器线圈套进时不能过松，如果过松会造成线内径部分失去依靠，使线圈承受短路电磁机械力的强度下降。在这种况下应增加纸筒的厚度来调节，为了保证广元干式变压器线圈内表面具有良好支撑，在线圈的套装及撑条的包扎过程中，应始终保持线撑条和纸筒问的油隙撑条在一条直线上，油隙撑条应绑扎牢靠，防止广元干式变压器器身处理后斜倒。
纸筒的搭接长度应满足广元干式变压器厂家图纸要求，一般可控制在80－100克/米，要特别注意最外层纸筒的搭接位置，使纸板的端头不能挠起与广元干式变压器线圈内径接触,纸筒上端插角环的部位不宜收的过紧，否则角环将难于装配。
