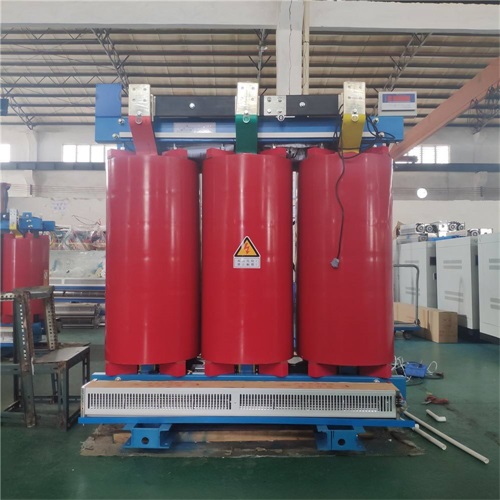

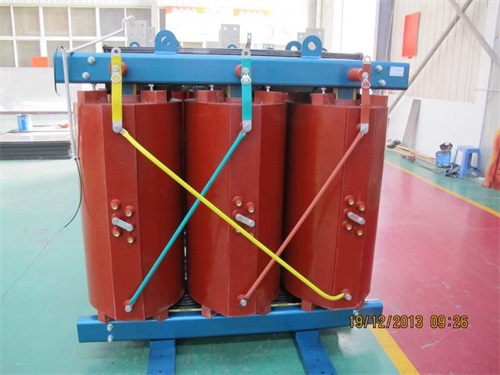

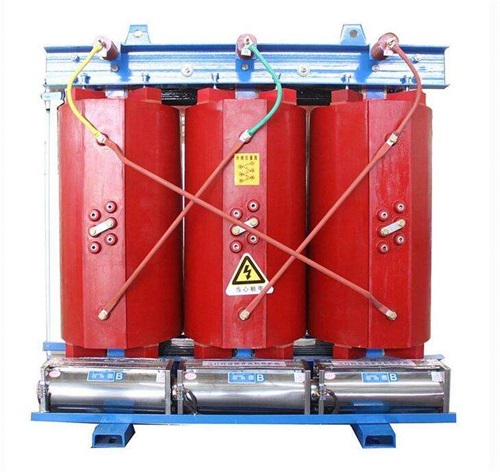

广元SCB12-160KVA/10KV/0.4KV干式变压器

变压器型号：SCB12-160KVA/10KV/0.4KV

变压器规格：SCB12-160KVA/10KV/0.4KV

介绍摘要：　　干式变压器采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。　　技术参数　　1、使用频率：50 / 60HZ ; 　　2、空载电流 lt; 4 % ;

咨询热线：137-0635-4419

产品详情：

　　干式变压器采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。

　　技术参数

　　1、使用频率：50 / 60HZ ;

　　2、空载电流 lt; 4 % ;

　　3、耐压强度：20000V / min无击穿;测试仪器：YZ1802 耐压试验仪(20mA) ;

　　4、绝缘等级：F级(特殊等级可定制);

　　5、绝缘电阻：≥2M欧姆测试仪器：ZC25B 一4 型兆欧表<1000 V);

　　6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式(可选);

　　7、线圈允许温升：I00K;

　　8、散热方式：自然风冷或温控自动散热;

　　9、噪音系数：≤30dB。
